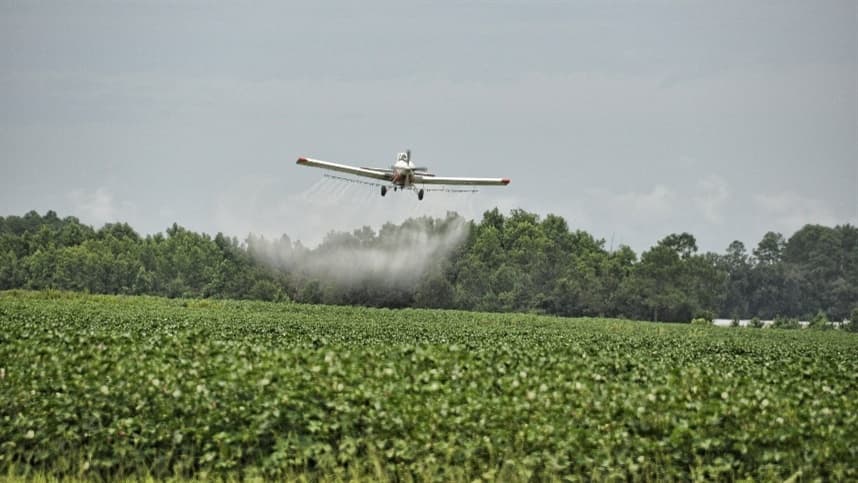

Calibração e manutenção de atomizadores na aplicação aérea de defensivos

Calibrando os atomizadores rotativos

A vazão individual de cada atomizador depende da taxa de aplicação, largura da faixa de deposição efetiva e velocidade do voo. Para calibrar o sistema, primeiro calculamos a vazão total do sistema de pulverização com o cálculo abaixo:

L/min = (L/ha x km/h x faixa (m)) / 600

Sendo:
L/ min = vazão total da barra de pulverização em litros por minuto.
L/ha = taxa de aplicação em litros por hectare.
Km/h = velocidade de voo em quilômetros por hora.
Faixa (m) = largura da faixa de deposição efetiva em metros.

Com o resultado da vazão total, dividimos o valor pelo número de atomizadores, resultando na vazão individual de cada um. Após, selecionamos a posição do VRU ou escolhemos o disco para proporcionar a vazão esperada.

Supondo uma aplicação de 12 L/ha, com velocidade de 220 km/h e faixa de deposição efetiva de 24m, o cálculo será o seguinte:



L/min = (12 x 220 x 24) / 600 = 105,6 L/min



Se esta aeronave possui 10 atomizadores, a vazão individual para cada atomizador será de 10,56 L/min. Para obtermos essa vazão, selecionamos, no caso da placa "O", ímpar, o orifício 13. Para o disco ímpar não existe este valor exato nas pressões disponíveis (20, 30 e 40 psi). O valor mais próximo, sem extrapolar o limite da pressão, é 11,16 L/min na pressão de 30 psi. Para obtermos a pressão exata que proporcione a vazão esperada (10,56 L/min), utilizamos o cálculo abaixo:

V1/V2 = √P1 / √P2

Sendo:
V1: Vazão inicial em L/min
V2: Vazão desejada em L/min
√P1 = Raiz quadrada da pressão inicial (bar, psi)
√P2 = Raiz quadrada da pressão desejada (bar, psi)

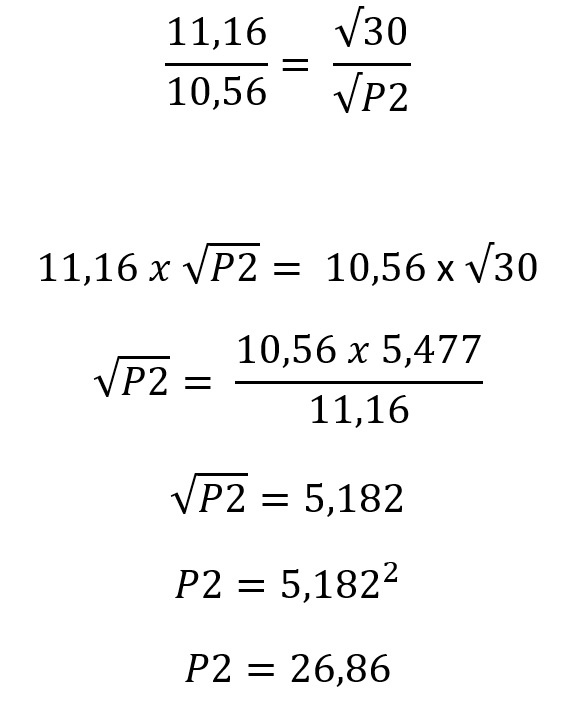

Assim, para o exemplo citado acima, temos:



Logo, o orifício 13 da placa ímpar, com uma pressão de 26,86 psi, irá resultar na taxa de aplicação esperada de 12 L/ha nas condições citadas. Aviões equipados com fluxômetro e válvula de controle de fluxo usam essas equações para ajustar automaticamente a vazão dos atomizadores. Porém, a seleção do orifício do VRU é feita manualmente.

O cálculo também pode ser feito utilizando a pressão em bar (1 bar equivale a 14,5 psi. Logo, 30 psi ÷ 14,5 = 2,06 bars



Ajustando o tamanho de gotas em atomizadores

Em atomizadores rotativos, o tamanho das gotas é definido pela velocidade de voo, características do líquido pulverizado, rotação do atomizador e características do mesmo como tipo (tela ou discos), diâmetro da tela e formato dos discos. O uso de diferentes modelos interferem no espectro de gotas, ainda que as pás da hélice estejam na mesma posição. Por isso, os fabricantes disponibilizam para os modelos de atomizadores tabelas informando a rotação e classe de gotas para cada velocidade de voo e ajuste do ângulo das pás para cada modelo em específico. Algumas marcas disponibilizam aplicativos online que calculam com precisão o espectro de gotas.



Manutenção de atomizadores e do sistema de pulverização

Quanto aos atomizadores, seguem algumas recomendações:

• Os atomizadores e os filtros devem ser limpos diariamente;
• Todos os atomizadores da barra devem ser do mesmo modelo.
• Verificar a vazão individual dos atomizadores, de preferência utilizando a mesma pressão de trabalho.
• As pás não devem estar quebradas ou rachadas.
• Deve-se verificar o correto funcionamento das válvulas de antigotejamento.
• As mangueiras não devem estar amassadas ou fissuradas.
• O balanceamento e lubrificação dos atomizadores são feitos conforme instruções do fabricante.



Quanto ao sistema de pulverização, devem ser observados os seguintes pontos:

• Presença de fluxômetro;
• Presença de controlador de fluxo;
• Estado de conservação das mangueiras;
• Presença de vazamentos;
• Presença e funcionamento de manômetro;
• Atomizadores de mesmo modelo;
• Pás da hélice no mesmo ângulo;
• Pás da hélice com mesmo tamanho;
• Estado de conservação dos atomizadores
• Presença de filtro no sistema de pulverização;
• Limpeza do sistema;
• Funcionamento dos antigotejadores;
• Vazão individual dos atomizadores;
• Largura da faixa de deposição efetiva.



Após toda a regulagem do sistema de pulverização, avalia-se a faixa de deposição, buscando a maior faixa de deposição efetiva possível mantendo a uniformidade necessária.



Anderson Wolf Machado - Engenheiro Agrônomo



Referências:

CARVALHO, F. K.; CUNHA, J. P. A. R. da. Atomizadores Rotativos para Aplicação Aérea. In: ANTUNIASSI, U. R.; BOLLER, W. Tecnologia de Aplicação Para Culturas Anuais. 2. ed. Passo Fundo, RS: Aldeia Norte, 2019. p. 183-196.

MONTEIRO, M.V. de M. Compêndio de Aviação Agrícola. 3ª ed. CBB – Centro Brasileiro de Bioaeronática, 2015. 257p.
